Оборудование для подготовки сжатого воздуха
Чистый воздух - залог качества вашей продукции!
Специалисты ООО "ЧКЗ - Западная Сибирь" готовы провести анализ системы сжатого воздуха, дать конкретные рекомендации по качеству сжатого воздуха, энергосбережению, общему снижению затрат на его производство.
Наличие влаги в линии сжатого воздуха приводит к следующим последствиям:
Все это сказывается на качестве выпускаемой продукции, приводит к увеличению брака и, как следствие, неудовлетворенности клиентов.
- коррозии внутренних поверхностей пневмолинии, что служит причиной увеличения падения давления, утечки сжатого воздуха и, как следствие, увеличения энергопотребления;
- удалению масляного слоя с внутренних поверхностей пневмоинструмента, увеличению износа трущихся деталей, снижению технических характеристик, сокращению срока эксплуатации и выходу из строя.
Все это сказывается на качестве выпускаемой продукции, приводит к увеличению брака и, как следствие, неудовлетворенности клиентов.

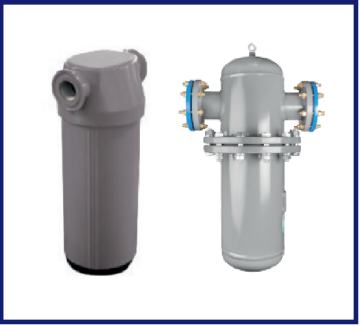

Магистральные сепараторы циклонного типа серии СЦ
Магистральные сепараторы СЦ предназначены для удаления капельного конденсата и посторонних частиц из сжатого воздуха и газов. Неочищенный сжатый воздух через входное отверстие в головке поступает на лопасти крыльчатки, которая размещена неподвижно. Под действием центробежных сил частицы капельной жидкости разгоняются по периферии и, скапливаясь на внутренней стенке корпуса, под действием силы тяжести стекают на дно. При достижении определенного уровня накопившаяся жидкость отводится через конденсатоотводчик (приобретается отдельно). Очищенный воздух через дефлектор направляется к выходному отверстию головки.
Основные технические параметры:
Диапазон рабочего давления
от 0,1 до 1,6 МПа
Максимальная рабочая температура
до +80°С
Потери давления
0,005 МПа
Температура окружающего воздуха
+3...+40°С

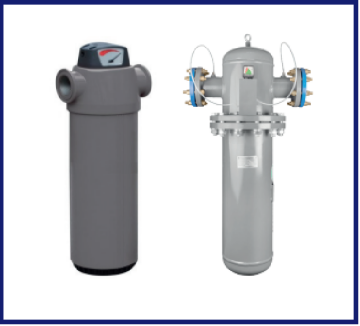

Магистральные воздушные фильтры серии ФВ
Магистральные воздушные фильтра серии ФВ, созданные для очистки вырабатываемого компрессорной установкой сжатого воздуха от содержащихся посторонних примесей и загрязнений в виде частиц, воды и масла в аэрозольной форме. Во время работы компрессорной установки, неочищенный сжатый воздух поступает в магистральный фильтр, в котором загрязняющие частицы со скоростью движутся по спирали, затем они выбиваются из общего потока сжатого воздуха, оседают на фильтрующем элементе и забираются системой отвода конденсата (конденсатоотводчиком). Магистральные фильтры серии ФВ, в зависимости от степени очистки воздуха могут очистить воздух от различных примесей практически на 100%.
Основные технические параметры:
Диапазон рабочего давления
от 0,1 МПа до 1,6 МПа
Допустимая температура на входе
.до + 80°С (≤ 25°С - для угольного фильтра)
Температура окружающего воздуха
+3...+40°С
Температура окружающего воздуха
+3...+40°С
Потери давления
сухой воздух - ≤0,007 МПа
влажный воздух - ≤0,014 МПа
влажный воздух - ≤0,014 МПа

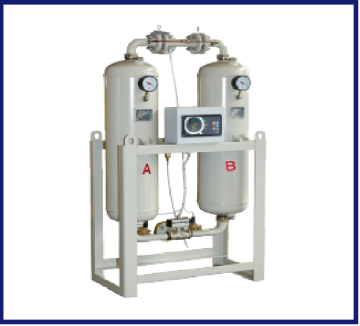

Осушители адсорбционные с холодным типом регенерации. Серия ОВА
Осушители серии ОВА являются адсорбционными осушителями с попеременными фазами адсорбции и регенерации. В обоих адсорберах попеременно происходит, соответственно, в одном адсорбере - осушение среды, а в другом - регенерация. Этот способ обеспечивает непрерывность процесса. Среда, подлежащая осушению, должна пройти фильтр предварительной очистки на входе влажного воздуха в осушитель.
Входной микрофильтр отделяет конденсат, аэрозоли масла и частицы грязи. На выходе из адсорбера осушенная среда попадает на фильтр последующей очистки. Здесь мельчайшие частицы пыли и возможные примеси частиц осушающего агента отделяются в пылеулавливающем фильтре. Далее осушенная и очищенная среда выходит в рабочую сеть. В комплектации идут два воздушных фильтра
Основные технические параметры:
Рабочее давление
от 0,5 до 1,6 МПа
Температура
от +5 °C до +45 °С
Окружающая температура
от +5 °C до +45 °С
Точка росы под давлением
≤-40° С /-70 °С
Потери на регенерацию
от 15 % до 20 %
Цикл переключения
5 мин.
Потери давления
≤0,05 МПа
Электропитание
220В/1ф/50Гц
Осушители адсорбционные с горячим типом регенерации. Серия ОВА-Т
Особенности:
- Адсорбция осуществляется благодаря избыточному давлению, процесс регенерации происходит по тепловому методу.
- Регенерация высокой температурой электронагревателя.
- Цикл регенерации: нагрев + охлаждение продувкой.
- Используется нагретый сухой воздух как газ регенерации и охлаждения, потребление воздуха минимально.
- Простой процесс, низкая частота отказов, низкая инвестиционная стоимость.
- Предустановленные воздушные фильтры.
- Используется высококачественный адсорбирующий материал ведущих мировых производителей.
- В комплектации идут два воздушных фильтра
Основные технические параметры:
Рабочее давление
от 0,5 до1,6 МПа
Входная температура
от +5 °C до +45 °С
Окружающая температура
от +5°C до +45 °С
Точка росы под давлением
≤-40° С /-70 °С
Потери на регенерацию
от 6% до 10%
Цикл переключения
420 минут
Потери давления
≤ 0,05 МПа
Электропитание
З80В/Зф/50ГЦ
Осушители адсорбционные без потерь потока.
Серия ОВА-ТВ, ОВА-ТСВ
Предварительно отфильтрованный сжатый воздух поступает через клапаны переключения колонн в нижнюю часть адсорбера. Затем поток сж. воздуха направляется вверх, проходя через слой адсорбента, где происходит осушение. В верхней части адсорбера осушенный воздух выходит через распределитель и подаётся в систему через пылеулавливающий фильтр.
Атмосферный регенерационный воздух, нагнетается вентилятором регенерации. Воздух проходит через нагреватель, поддерживающий необходимую температуру, и поступает в адсорбер осушителя через впускные клапаны.
Воздушный поток равномерно распределяется в колонне осушителя через верхние распределители, и затем пройдя вниз через слой адсорбента выходит в атмосферу из осушителя через выпускные клапаны. В этих условиях вся удержанная влага выводится из осушителя в атмосферу с регенерирующим потоком горячего воздуха. Этот процесс проходит на протяжении периода до достижения соответствующей температуры на выпуске.
Процесс охлаждения проходит по той же схеме, что и регенерация, за исключением того, что нагреватель регенерации выключен. Первоначально период охлаждения начинается с работы вентилятора регенерации с целью охладить нагреватель. После предварительного охлаждения нагревателя вентилятор регенерации будет нагнетать окружающий воздух для охлаждения.
- В комплектации идут два воздушных фильтра
- Используется высококачественный адсорбирующий материал ведущих мировых производителей.
Воздушный поток равномерно распределяется в колонне осушителя через верхние распределители, и затем пройдя вниз через слой адсорбента выходит в атмосферу из осушителя через выпускные клапаны. В этих условиях вся удержанная влага выводится из осушителя в атмосферу с регенерирующим потоком горячего воздуха. Этот процесс проходит на протяжении периода до достижения соответствующей температуры на выпуске.
Процесс охлаждения проходит по той же схеме, что и регенерация, за исключением того, что нагреватель регенерации выключен. Первоначально период охлаждения начинается с работы вентилятора регенерации с целью охладить нагреватель. После предварительного охлаждения нагревателя вентилятор регенерации будет нагнетать окружающий воздух для охлаждения.
ОСНОВНЫЕ рабочие ПАРАМЕТРЫ:
Рабочее давление
от 0,5 до1,0 МПа
Входная температура
от +5 °C до +45 °С
Окружающая температура
от +5°C до +45 °С
Точка росы под давлением
≤-40° С /-70 °С
Потери на регенерацию
0%
Потери давления
≤ 0,05 МПа
Электропитание
З80В/Зф/50ГЦ

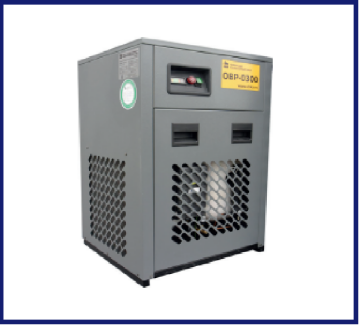

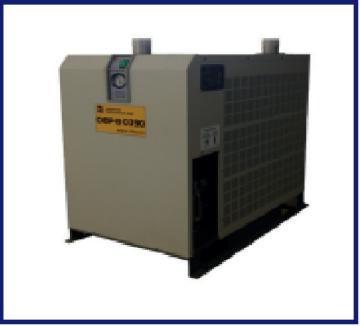

Основные рабочие параметры:
Температура воздуха на входе
от +5° C до +50°С
Окружающая температура
+5° С до +45°С
Рабочее давление
от 0,2 до 1,6 МПа
Точка росы
+3°С
Хладагент
R134a
